PinLock?球鎖快換系統

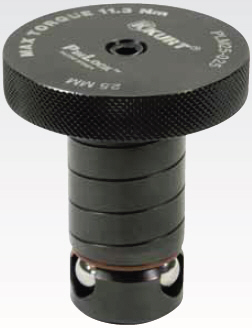

球鎖軸：

PinLock?球鎖快換系統使裝卸夾具時的精密定位更為簡捷迅速?？鞊Q系統組件包括球鎖軸、夾具板導向套、基礎板定位套，至少要2個成組使用，其中，夾具板上的導向套有主、副，可以安裝一主一副，也可兩個都用主導向套，以便提高精度。導向套和定位套還能夠減少夾具板和基礎 板的磨損。對大型基礎板，可以同時使用多個定位套，只是注意留出更多的余量以免影響主副定位套的定位。

功能和特點：

能夠容忍基礎板上一些非完美加工孔的狀況發生
夾緊力強大
可與其它定位系統合用
材質：球鎖軸、夾具板導向套、基礎板定位套
表面處理：發黑
硬度：球鎖軸RC46-50
夾具板導向套RC46-50
基礎板定位套RC46-50
工作溫度-45°C至200°C
專利產品#8,720,874

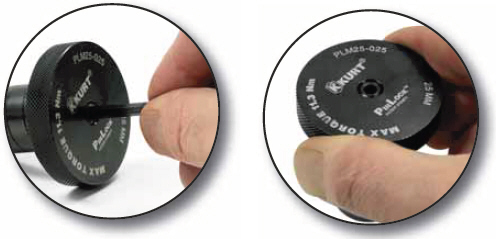

	該球鎖軸在桿部設計有螺旋線，使裝卸更簡易且能夠容忍基礎板上一些非完美加工孔的狀況發生

球鎖軸參數表

貨號	桿部直徑 mm A	基礎板厚度 ±0.13	頭部尺寸		桿長 D	六角	建議力度
貨號	桿部直徑 mm A	基礎板厚度 ±0.13	高度 B	直徑 C	桿長 D	六角	扭矩Nm	壓力kN
PLM16-020 PLM16-025	16	20 25	8	32	36.8 41.8	3	3	3.5
PLM20-020 PLM20-025	20	20 25	10	40	40.1 45.1	3	3	10
PLM25-020 PLM25-025	25	20 25	9.75	50.8	44.6 49.6	4	9	23

快換定位產品
